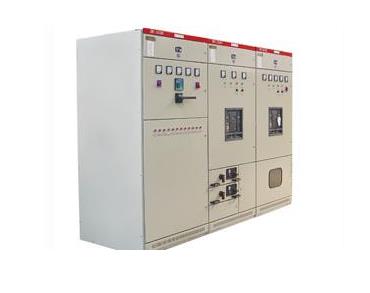

標準型GCS低壓抽出式開關柜具有較高技術性能指標、能夠適應電力市場發展需要并可與現有引進產品競爭的低壓抽出式開關柜。適用于發電、輸電、配電、電能轉換和電能消耗設備的控制。符合國家標準GB7251.1《低壓成套開關設備和控制設備》、JB/T9661《低壓抽出式成套開關設備》及國際標準IEC439。

結構說明

柜體基本結構由KS型材（也可采用KB型材）組裝而成，各功能室相互隔離，其隔離室分為功能單元室、母線室和電纜室。各室的作用相對獨立。水平母線采用柜后平置式排列，以增強母線抗電動力的能力。能承受80/176kA短路電流的沖擊。裝置與外部電纜的連接在電纜室完成，電纜可以上下進出，安裝維修方便。柜體也可改為后出線方式但主母線必須置于柜頂且柜寬為570。柜體防護等級IP3X-4X。

使用環境條件

環境溫度：-5-40°C

海拔：不超過1000m

相對環境溫度：空氣濕度不大于90%

無導電塵埃，無爆炸危險、無腐蝕金屬和電器元件的氣體場所。

工作條件需用戶與制作商另行協商。
